6 TOMM CNC drejebænk

Dongguan Jide Precision Machinery Technology Co., Ltd. er en af ​​de mest troværdige producenter og leverandører af 6 tommer cnc drejebænke i Kina. Hvis du vil engros 6 tommer cnc drejebænk af høj kvalitet fremstillet i Kina, velkommen til at få tilbud og gratis prøve fra vores fabrik. Alle tilpassede produkter er af høj kvalitet og konkurrencedygtig pris.

Teknisk information

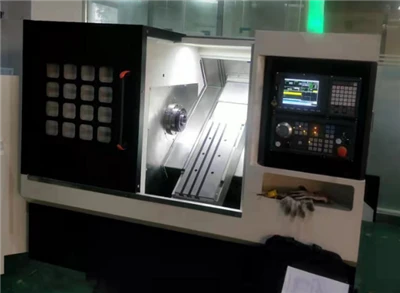

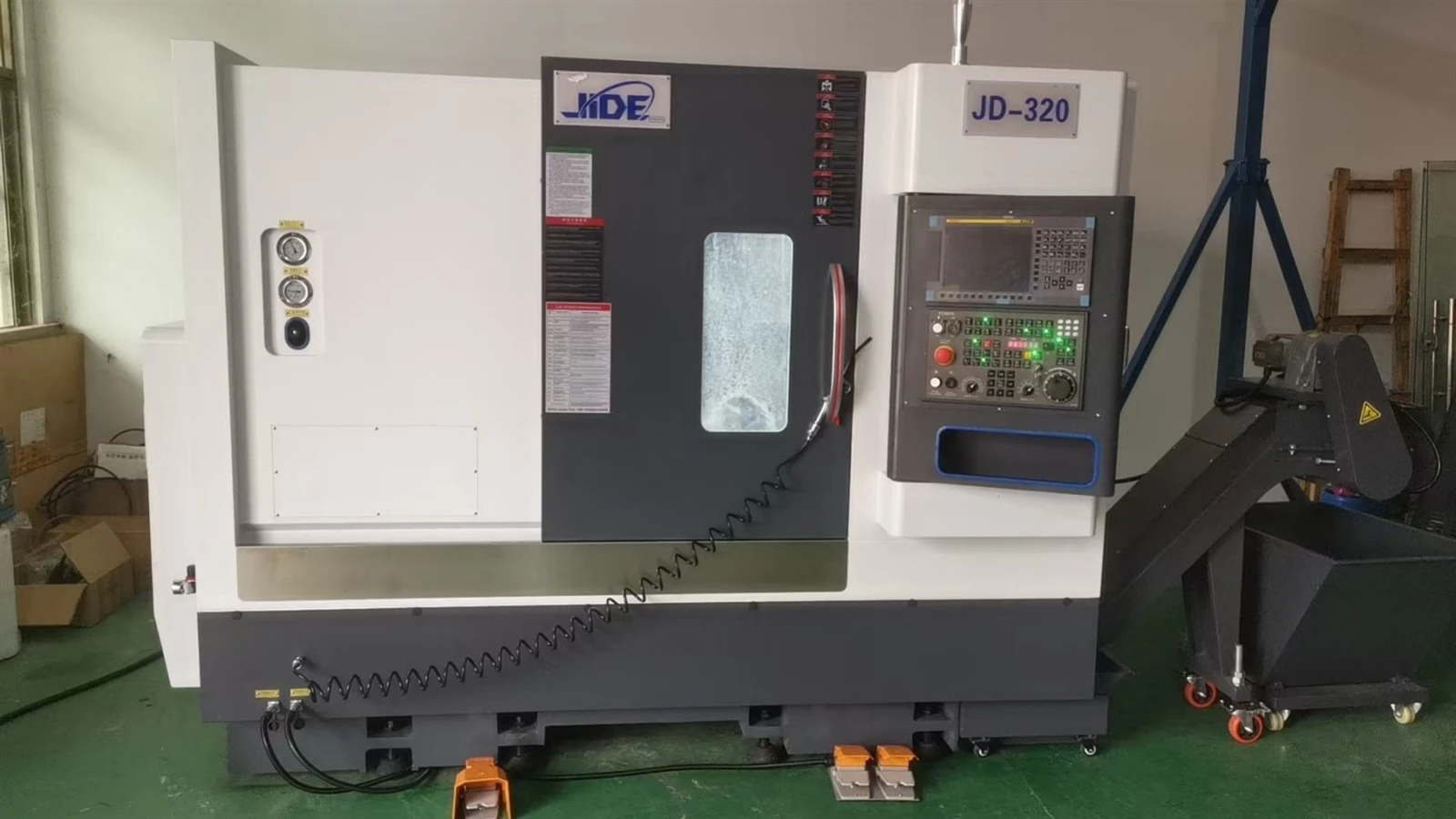

JD-320CNC drejebænk anvender høj-styrke, kraftigt støbejern, kompakt struktur, god styrke, korrekt hårdhed, lav friktionskoefficient og selvsmørende-. Den integrerede kassestruktur af basissengen forbedrer i høj grad den samlede stivhed og stabilitet af værktøjsmaskinen. Det har funktionen at absorbere vibrationer, hvilket reducerer værktøjstab og forbedrer kvaliteten af ​​emnet. Det giver brugerne en garanti for høj effektivitet og høj driftsikkerhed.

Hovedtræk ved denne maskine :

De30 graders hældninglayout forbedrer i høj grad bøjnings- og vridningsstivheden af ​​værktøjsmaskinen på arbejde.Den integrerede sengebundmed høj stivhed og høj stabilitet giver en stærk garanti for hele maskinens høje præcision.

Spindelenheden er en uafhængig spindel (muffetype). Det høje-spindelsystem har gennemgået strenge dynamiske balancetests med høj præcision, god fastholdelse af nøjagtigheden og god termisk stabilitet. Den maksimale hastighed kan nå4000 rpm. Den høje præcision, høje stivhed, høje hastighed og høje effektivitet af spindelenheden gør det muligt for hele maskinen ikke kun at afslutte efterbehandling, men også at udføre grov bearbejdning og tung skæring for brugerne.

Bagstammen er hydraulisk drevet, og muffen udvider sig automatisk og trækker sig sammen med god stivhed. Brugere kan bruge panelet eller fodkontakten til at styre det, hvilket sparer tid og kræfter og giver høj effektivitet til værktøjsmaskiner.

Standardkonfigurationen af Taiwan SWIFT 12stationservoturret giver brugerne praktiske, praktiske og pålidelige bearbejdningsdele.

Fodersystemet er direkte drevet af en servomotor med god stivhed, præcision og dynamiske responsegenskaber. Værktøjsmaskinen er udstyret med ROLLER TaiwanHIWIN/PMIskrueføringsskinne.

6. Denne maskine giver brugerne et komplet hydraulik- og smøresystem, der bruger hydrauliske pumper og hydrauliske ventiler af høj-kvalitet og andre komponenter for at reducere fejlfrekvensen betydeligt. Værktøjsmaskinen vedtager centraliseret kvantitativ automatisk smøring.

Maskinkonfigurationer:

Spindelnæsespecifikation A2-5 Taiwan topmærke

Armatur 6" Hollow Chuck Taiwan topmærke, Taiwan topcylinder

Anbefalet hovedmotoreffekt 5,5/7,5kw

Maksimalt tilladt spindelhastighed 0-4000 rpm

Stangdiameter Φ45mm

Maksimal drejediameter over seng Φ430mm

Maksimal behandlingsdiameter Φ320mm

Maksimal bearbejdningslængde 350 mm

Fremføringsakseparametre X/Zball skruespecifikation 3210/3210

X/Z føringsspecifikation 30/30 rulle lineær føring

X/Z-aksens grænsevandring 160/450 mm

X/Z akse forbindelsestilstand: kobling direkte forbindelse

X/Z-akse motoreffektanbefaling 8/12

Turret 80 centerhøjde 12T stationstårn Taiwan SWIFT

Værktøj størrelse 20

Bagstamme maksimal slaglængde 280 mm

haleærme model MT4

Bagstammeform Oliecylindertryk

Længde X bredde X højde 2480X1650X1680

Vægt ca. vægt (KG) 3800

Konfiguration
Skæresektionen af ​​et drejeværktøj består af hovedskæret, den sekundære skærekant, rivefladen, flankefladen og den sekundære flankeflade. Dens geometri er defineret af skråvinklen (o), frigangsvinkel (o), hovedskærvinkel (κr), hældningsvinkel (S), mindre skærkantvinkel (κr') og næseradius (rε). Valget af disse geometriske parametre afhænger af forskellige faktorer og skal bestemmes ud fra specifikke forhold. Rivevinklen (o) vælges i henhold til sammensætningen og styrken af ​​emnematerialet; en mindre værdi vælges ved skæring af høj-materialer. For eksempel, når du bruger et hårdmetaldrejeværktøj til at skære almindeligt kulstofstål, indstilles spåningsvinklen mellem 10 grader og 15 grader, hvorimod den for krom-manganstål eller hærdet stål varierer fra -2 grader til -10 grader. Generelt er frigangsvinklen indstillet mellem 6 grader og 10 grader. Den største skærekantsvinkel (κr) bestemmes af stivheden af ​​bearbejdningssystemet, typisk i området fra 30 grader til 75 grader; en større værdi vælges, når stivheden er dårlig. Ved drejning af trindelte aksler indstilles vinklen til 90 grader eller større for at passe til den specifikke skæremetode.

Materiale
Næseradius (rε) og mindre skærekantsvinkel (κr') vælges generelt ud fra krav til overfladeruhed. Hældningsvinklen ( S) bestemmes af den ønskede spånstrømningsretning og skærestyrke. Konfigurationen af ​​værktøjets riveflade (Figur 2) afhænger primært af egenskaberne af både emnematerialet og værktøjsmaterialet. Den enkleste type er den flade riveflade; en flad riveflade med en positiv vinkel er velegnet til højhastighedsståldrejeværktøjer og hårdmetalværktøjer, der bruges til færdigbearbejdning.
