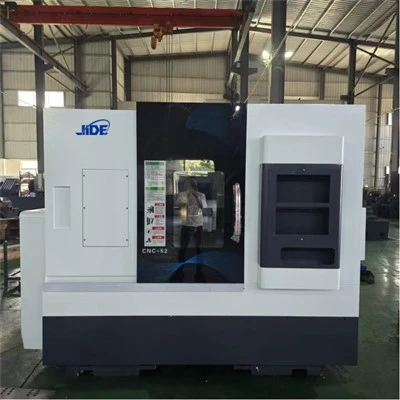

CNC værktøjs drejebænk

Værktøjsmaskine model

PARAMETER

Enhed

Maksimal drejediameter på seng

500

㎜

Maksimal bearbejdningsdiameter på vogn

450

㎜

Maksimal bearbejdningslængde

450

㎜

Spindelhastighedsområde

100-4000

rpm

Hovedmotoreffekt

7.5/11 KW

KW

Maksimal værktøjsindlæsningsmængde

8

T

X-Axis Travel/Z-Axis Travel

900/450

㎜

Minimum X-Akse/Z-Akses rejsebeløb

0.001/0.001

㎜

X-Axis/Z-Axis Rapid Traverse Speed

36/36

m/min

Arbejdsbord T-slids mm

3-14*50

mm

X-Axis/Z-Axis Repeatability

Mindre end eller lig med 0,003/0.005

㎜

Overfladeruhed

Mindre end eller lig med 0,63

um

Spindel gennem hul diameter

Φ65

㎜

Diameter på stangstamme gennem hul

Φ46

㎜

Seng skrå vinkel

45



Udvendige mål (L x B x H)

2150*1550*1870

㎜

Værktøjsmaskine nettovægt

3100

kg

Ingen

Punkt

Parameter

Mærke

Qt

1

Spindel

A2-5

Taiwan KENTURN

1

Spindel leje

NSK

Japan

6

2

Spindelmotor servoenhed

7,5/11 KW

Taiwan SYNTEC

1

3

Spindelmotoreffekt

7,5/11 KW

Taiwan SYNTEC

1

4

X-Axis Servo Motor Moment

11nm

Taiwan SYNTEC

1

5

X-Axis Servo Motor Power

1,5KW (bremse)

Taiwan SYNTEC

1

6

Z-Axis Servo Motor Moment

11nm

Taiwan SYNTEC

1

7

Z-Axis Servo Motor Power

1,5KW

Taiwan SYNTEC

1

8

Lineær guide (X-akse)

30(bold)P niveau

TAIWAN PMI

2

9

Lineær guide (Z-akse)

30(bold)P niveau

TAIWAN PMI

2

10

Kugleskrue (X-akse)

32/10

Japan THK

1

11

Kugleskrue (Z-akse)

32/10

Japan THK

1

12

System

SYNTEC 7TA

Taiwan SYNTEC

1

13

Betjeningspanel

Drejebænk panel

Taiwan SYNTEC

1

14

Relæ modul

Drejebænk serien

Taiwan SYNTEC

1

15

Strømforsyningsapparater

Strømafbryder

Schneider

1

16

Højspændingsapparater

Forurener

Schneider

1

17

Lavspændingsapparater

Relæ

Schneider

1

18

Spændepatronsystem

CK46(A2-5)

Taiwan AUTO

1

19

Roterende cylinder (hul)

6 TOMME

Taiwan AUTO

1

20

2HK motorhydraulikstation

40L

Kina LEIMAN

1

21

Gangværktøjsdistributør

63/8T

Max værktøj

8

22

Rund knivholder

Φ25

Kedelig værktøjsholder

4

23

Endefladeværktøjsholder

20

Valgfri 20-skåret firkant

2

24

Firkantet værktøjsholder

20

Valgfri 20-skåret firkant

2

25

Værktøjsmaskine base

integreret støbning

Selv producere

1

26

Udvendig pladebeskytter

Selv producere

1

27

Indre beskyttelse

Rustfrit stål

Selvproducerer Full Guard

1

28

Kugleskrueleje

20TAC

Japan NSK

2 AKSE

29

Kobling

18/22

DK

2

30

Olieinjektor

2/3L

BAOTN Kina

1

31

Skærevæskepumpe

750W

SHEN HAI Kina

1

32

Værktøjskasse

Bærbar plastværktøjskasse

Kina

1

33

Sekskantnøgle

(metrisk 1,5-10)

Kina

1

34

Skruetrækker

Phillips og flad skruetrækkere

Kina

2

35

CF kortlæser

U disk

SSK

1

36

CF kort

1 GB

YIZHENG

1

37

Fødder

M24 bolt + skive

Kina

6

38

SYNTEC System Manual

SYNTEC

1

39

YS-65L (stanglængde 1,5 meter) servoføder (velegnet til 30/65 mm stanglager)

1. Mellemstøtte platform

Tre trækrør

Bøsninger og store, mellemstore og små stødstænger

Kina

1

40

Spåntransportør af kædetype og spånbil

46X+chip bil S106

Kina

1

41

Encoder batteri

3.6V

Kina

2
