4-akset Cnc vertikalt bearbejdningscenter

● REJSE
X-aksevandring mm 1300
Y-aksevandring mm 850
Z-aksevandring mm 820
Spindelnæse til arbejdsflade mm 190-950
Spindelcenter til søjlestyr mm 855
● arbejdsbord
Bordmål (L x B) mm 1400*800
T-slids (tal-størrelse*mellemrum) mm 7*18X110
maksimal belastning Kg 1300

Send forespørgsel

Produkt introduktion

cnc machine center

Værktøjsmaskinens hovedstruktur og tekniske egenskaber

1. Overordnet layout af værktøjsmaskinen

Det 4-aksede cnc lodrette bearbejdningscenter har et lodret rammelayout, søjlen er fastgjort på sengen, hovedstammen bevæger sig op og ned langs søjlen (Z-retning), glidesædet bevæger sig i længderetningen langs sengen (Y-retning), og arbejdsbord bevæger sig sideværts langs glidesædet (X-retning). til) struktur.

Sengen, bordet, glidesædet, søjlen, hovedstammen og andre store dele er alle lavet af højstyrke støbejernsmaterialer, og formen er lavet af harpikssandteknologi, og belastningen elimineres af to ældningsbehandlinger. Disse store dele er optimeret af Pro/E og Ansys for at forbedre stivheden og stabiliteten af de store dele og hele maskinen, og effektivt undertrykke deformation og vibration af værktøjsmaskinen forårsaget af skærekraften.

Bemærk: Der er 4 rulleskinner på Y-aksen og 55 rulleskinner på X/Z-aksen.

v Udseendet er smukt og generøst, og det overordnede layout er velproportioneret og koordineret.

v Meehanite højstyrkestøbegods, høj stivhed, høj præcision, lang levetid

v Styreskinner og arbejdsborde er kølet, hærdet og hærdet og præcisionsslebet.

v Styreskinnen er klistret med Turcite-B høj slidbestandig plade, som er glat og glat.

v Styreskinnen er slukket med ultrahøj frekvens.

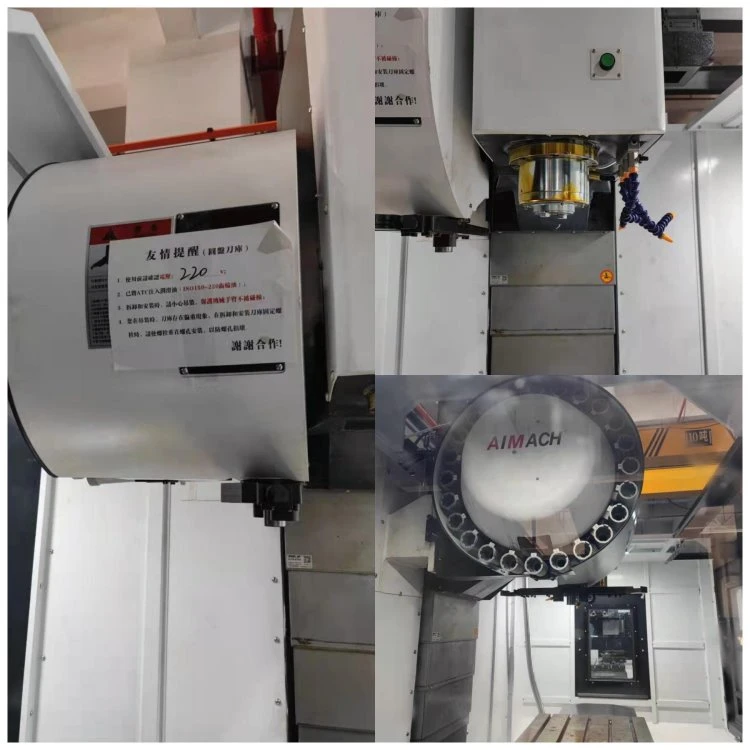

arm type tool magazine 24T

OP 4 AXIS Taiwan "TJR" drejebord

V11(1)

4 axis TJR rotary table(1)

Parameter

●	REJSE
	X-akse vandring	mm	1300
	Y-aksevandring	mm	850
	Z-akse vandring	mm	820
	Spindelnæse til arbejdsflade	mm	190-950
	Spindel center til søjlestyr	mm	855
●	arbejdsbord
	Borddimensioner (L x B)	mm	1400*800
	T-slot (tal-størrelse*mellemrum)	mm	7*18X110
	maksimal belastning	Kg	1300
L	Spindel
	Spindelhastighed	rpm	10000
	Spindelmotoreffekt	kw	11/15
	Spindelkonushul (model/installationsstørrelse)		BT40（150）
	positioneringsnøjagtighed	mm	0.005/300
	Gentagelighed	mm	0.003/300

Eftersalgsservice og engagement

Jagten på detaljer stammer fra vedholdenheden af kvalitet

1. Fra datoen for den endelige accept af 4 Axis Cnc Vertical Machining Center vil Part B implementere tre garantier for produktet, og garantiperioden er 12 måneder. I garantiperioden vil produktet blive repareret gratis.

2. I løbet af garantiperioden, hvis det er verificeret, at det er brugerens årsag: lastning og losningsprocessen, den lange opbevaringstid forårsager mekanisk udseende eller indre skader; den menneskeskabte skade forårsaget af forkert betjening, selvadskillelse og modifikation er ikke dækket af ovenstående gratis garanti; brugeren Alle reparationer, renoveringer skal betales.

3. Hvis værktøjsmaskinen går i stykker, hvis du får svar inden for 24 timer, så send en person til stedet så hurtigt som muligt for at give et svar. Hvis du ikke kan svare med det samme, skal du svare inden for 24 timer og sende en person til siden så hurtigt som muligt for at håndtere det. Den specifikke tid afhænger af længden af forberedelsestiden for delen.

4. Efter at garantiperioden udløber, vil vores virksomhed fortsætte med at levere vedligeholdelsestjenester til brugere og opkræve deleomkostninger og servicegebyrer i henhold til vores virksomheds opladningsstandarder.

5. Efter at have bestået acceptsynet, hvis køber ikke opfylder kontrakten, har sælger ret til at standse eftersalgsservice.

6. Inden køber betaler det fulde beløb, tilhører ejerskabet af maskinen sælger.
