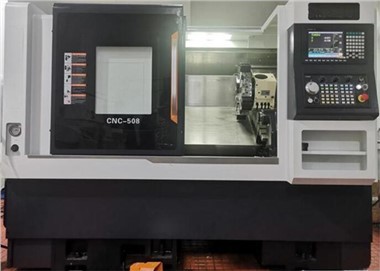

CNC Drejemaskine Siemens

dreje

Emnet roterer, og drejeværktøjet bevæger sig lineært eller buet i planet under skæring. Drejning udføres generelt på en CNC-drejemaskine siemens for at behandle de indvendige og udvendige cylindriske overflader, endeflader, koniske overflader, formede overflader og gevind på emnet.

Drejningsnøjagtigheden er generelt IT8-IT7, og overfladeruheden er 1.6-0.8μm.

1) Grovdrejning stræber efter at bruge stor skæredybde og stor fremføringshastighed for at forbedre drejeeffektiviteten uden at reducere skærehastigheden, men bearbejdningsnøjagtigheden kan kun nå IT11, og overfladeruheden er R 20-10μm.

2) For semi-finish og afsluttende drejning, prøv at bruge høj hastighed og mindre fremføringsmængde og skæredybde. Behandlingsnøjagtigheden kan nå IT10-IT7, og overfladeruheden er R 10-0.16μm.

3) Højhastigheds præcisionsdrejning af ikke-jernholdige metaldele ved hjælp af fintslebne diamantdrejeværktøjer på en højpræcisionsdrejebænk kan opnå en behandlingsnøjagtighed på IT7-IT5 og en overfladeruhed på R 0. 04-0.01μm. Denne form for drejning kaldes "spejldrejning" ".

maskinparameter

NormHoveddele

For at bedømme niveauet af en CNC-drejemaskine Siemens afhænger det af dens gentagne positioneringsnøjagtighed. Hvis den gentagne positioneringsnøjagtighed af en værktøjsmaskine kan nå {{0}}.005 mm (ISO-standard, statistisk metode), er det en værktøjsmaskine med høj præcision. Hvis det er 0,005 mm (ISO-standarder, statistiske metoder) og følgende er værktøjsmaskiner med ultrahøj præcision. Værktøjsmaskiner med høj præcision skal have de bedste lejer og skruer.

Når man taler om "nøjagtigheden" af CNC-værktøjsmaskiner, er det vigtigt at præcisere definitionerne og beregningsmetoderne for standarder og indikatorer.

Når japanske værktøjsmaskiner angiver "nøjagtighed", bruger de normalt JISB6201 eller JISB6336 eller JISB6338 standarder. JISB6201 bruges generelt til almindelige værktøjsmaskiner og almindelige CNC-værktøjsmaskiner, JISB6336 bruges generelt til bearbejdningscentre, og JISB6338 bruges generelt til lodrette bearbejdningscentre. Ovenstående tre standarder er grundlæggende de samme, når de definerer positionsnøjagtighed.

Denne artikel bruger kun JIS B6336 som eksempel, fordi denne standard på den ene side er forholdsvis ny, og på den anden side er den lidt mere præcis end de to andre standarder.

Europæiske værktøjsmaskiner, især tyske producenter, anvender generelt VDI/DGQ3441-standarden.

Amerikanske maskinværktøjsproducenter anvender normalt NMTBA-standarden (National Machine Tool Builder's Assn) (denne standard stammer fra en undersøgelse fra American Machine Tool Builders Association og blev offentliggjort i 1968 og senere revideret).

Ovennævnte standarder er alle relateret til ISO-standarder.

Tager man dimensionsnøjagtigheden og formnøjagtigheden af ​​typiske dele, der behandles af bearbejdningscentre, som et eksempel for at sammenligne niveauerne i ind- og udland, er det indenlandske niveau nogenlunde {{0}}.0{{6} }8~0,010 mm, mens det internationale avancerede niveau er 0,002~0,003 mm.

Selvom udviklingen af ​​mit lands værktøjsmaskinefremstillingsindustri har haft op- og nedture, har den altid været mere opmærksom på CNC-teknologi og CNC-værktøjsmaskiner og har en stærk markedskonkurrenceevne.

Ultrapræcisionsbearbejdning refererer i øjeblikket til dimensions- og positionsnøjagtighed på 0.01~0.3μm, form- og konturnøjagtighed på 0.0{ {11}}3~0,1μm, og overfladeruhed af ståldele Ra Mindre end eller lig med 0,05μm og kobberdele Ra Mindre end eller lig med 0,01μm. Indenlandsk udviklede ultrapræcisions CNC drejebænke og CNC fræsemaskiner er blevet sat i produktion. På nuværende tidspunkt er det nødvendigt at udvikle ultrapræcisionsslibemaskiner og ultrapræcisions kompositbearbejdningsmaskiner med hensyn til sorter. Samtidig er det nødvendigt yderligere at forbedre ultrapræcisionsspindelenheden, ultrapræcisionsstyreskinneunderenheden, ultrapræcisionsstabilt drivsystem, ultrapræcisionskonturstyringsteknologien og CNC-systemet med opløsning på nanoniveau. ydeevne og accelerere dens konstruktion.

På den anden side vil dybdegående forskning i ultra-præcisionsbearbejdningsteknologi og udvidelsen af ​​dens resultater bidrage til udviklingen og industrialiseringen af ​​højpræcisionsværktøjsmaskiner, der kræver store mængder bearbejdningsnøjagtighed på sub-mikron niveau.

Maskinemballage"

Vakuumemballage for at forhindre fugt/sollys/regnvand + eksportgasning af træpalleemballage
