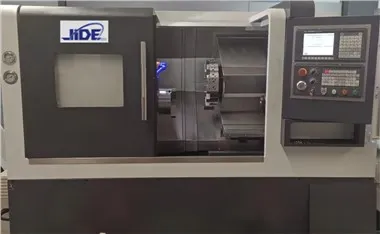

CNC drejebænk

CNC drejebænk er et hurtigt udviklende og meget brugt CNC-udstyr. Til højhastigheds- og præcise CNC-værktøjsarrangementsmaskiner er spindelsystemet en elektrisk spindelstruktur. Værktøjsmaskinens bearbejdningsnøjagtighed afhænger i høj grad af nøjagtigheden af ​​værktøjsmaskinens elektriske spindelsystem og påvirkes af værktøjsholderens positionsnøjagtighed og hele værktøjsmaskinens dynamiske ydeevne. Indflydelse.

CNC kniv arrangement maskine
Strukturelle egenskaber ved CNC kniv arrangement maskine:

1. Den kan fuldføre flere processer såsom at dreje ydre cirkler, fræse polygoner, gevind og riller på én gang.

2. Den kan fuldføre fræsningen af ​​to, fire, seks og andre flersidede produkter på én gang. Den kan også behandle flersidede produkter såsom tilspidsede sekskanter, mellemfræsede sekskanter, sekskantede produkter med hovedaffasning og haleaffasning og bueformede produkter.

3. Den kan realisere forskellige processer såsom højhastighedsdrejning af emner og lavhastighedsdrejning med flere kanter.

4. Sengefoden har en struktur i ét stykke og vedtager importerede lineære styreskinner, som har god stødmodstand og stærk stivhed.

5. Brugen af ​​hydraulisk spændeanordning forbedrer den mekaniske automatisering af værktøjsmaskinen.

6. Højkvalitets støbejernsharpikssandstøbning, kompakt ribbepladestruktur, god stivhed og stærk jordskælvsmodstand.

7. Høj stivhed, høj præcision, højhastigheds lineære glideskinner og præcisionskugleskruer.

8. De to rotationsakser er direkte forbundet med en servomotor og en præcisionskugleskrue gennem en elastisk kobling. Den har god styrke og høj positioneringsnøjagtighed. Den er udstyret med et automatisk computersmøringssystem til kraftig smøring af den lineære styreskinne og kugleskruen.

9. Den hydrauliske station vedtager Taiwans variable pumpe, hydrauliske motor og magnetventil og er udstyret med en luftkøleanordning, som har lav støj og lav olietemperatur.

10. Ved at bruge en servo-spindel og installere et radialt eller aksialt servo-hoved med to akser, kan det opnå 360-graders vilkårlig indekseringspositionering af spindlen. Den har sideendebore-, anborings- og fræsefunktioner og kan fuldføre kompleks bearbejdning af dele med én fastspænding.

CNC-værktøjsarrangementmaskiner har indlysende fordele i forhold til traditionelle værktøjsmaskiner.

1. Den dimensionelle kontrolnøjagtighed er højere end for traditionelle værktøjsmaskiner. Flere processer såsom drejning, fræsning, boring, angreb og boring kan afsluttes med én fastspænding, hvilket reducerer sekundært fastspændingsarbejde og forbedrer produktnøjagtigheden og forarbejdningseffektiviteten.

2. Den har automatisk fodringsfunktion. Under behandlingen kan den automatisk fuldføre flere processer såsom drejning, fræsning, boring, anboring og boring. Produktionseffektiviteten er højere end traditionelle værktøjsmaskiner, hvilket sparer en masse arbejdskraft.

Derfor, under fremstillings- og montageprocessen af ​​CNC-værktøjsarrangementsmaskiner, hvordan man kan forbedre nøjagtigheden af ​​det elektriske spindelsystem, forbedre positionsnøjagtigheden af ​​værktøjsholderen og forbedre den overordnede dynamiske ydeevne af værktøjsmaskinen er nøglen til værktøjsmaskinen design.

Indekseringsnøjagtigheden og den nøjagtige stopnøjagtighed af det elektriske spindelsystem i CNC-maskinværktøjet til dreje-fræsning er en vigtig indikator for at vurdere nøjagtigheden af ​​værktøjsmaskinens spindel og er vigtige faktorer, der påvirker værktøjsmaskinens bearbejdningsnøjagtighed. For at opnå høj indekseringsnøjagtighed og nøjagtig stopnøjagtighed af det elektriske spindelsystem, bruger internationale dreje- og fræsekompositbearbejdningscentre indbyggede spindelmotorer. Spindlen og motorrotoren er samlet i én krop for at reducere påvirkningen af ​​mellemliggende transmissionsled på spindelnøjagtigheden.

Under arbejdet driver rotationen af ​​motorrotoren spindlen til at rotere. Hastighedsløkken og positionsløkken for spindelrotationen bruger højpræcisionsfeedback-komponenter for at opnå fuldstændig lukket sløjfekontrol. Positionssignalerne indsamlet af feedback-komponenterne er frekvensopdelt og behandlet af CNC-systemet, således at opløsningen af ​​spindelindekseringen når 0.001 grader eller mindre, hvilket gør spindelsystemet i dreje-fræsemassen CNC-værktøjsmaskine har høj indekseringsnøjagtighed og præcis stopnøjagtighed.

For at opnå ovenstående formål er følgende løsninger vedtaget:

1. Motorrotoren og maskinværktøjsspindelen anvender en speciel monteringsproces for at sikre forbindelsesstivheden mellem maskinværktøjsspindelen og det indre hul i motorrotoren og kan overføre stort skæremoment.

2. Ved samling af den elektriske spindel bruges et højere niveau af højhastigheds dynamisk balancering for at reducere spindelgruppens resterende ubalance og sikre stabiliteten af ​​spindlen under højhastighedsrotation.

3. Det elektriske spindelsystem anvender en spindelbremse- og dæmpningsanordning. Når spindlen skal stoppe præcist til fræsning eller boring, er spindlen i bremsetilstand for at sikre, at spindlen ikke ryster under fræsning. Under kontinuerlig indekseringsfræsning er spindlen i en dæmpende tilstand for at sikre stabiliteten af ​​spindelrotationen under fræsning. Bremsetilstand og dæmpningstilstand kan automatisk skiftes og indstilles ved programmering.

Maskinparameter

Standard konfigurationer:

(1) Kontrolsystem: GSK980

(2) skærevandskølesystem

(3) fuldt lukket skjold

(4) arbejdslys

(5) automatisk smøresystem

(6) driftsindikator

(7) Chuck fodkontakt

(8) impulsgenerator (elektronisk håndhjul MPG)

(9) Værktøjstilbehør

(10) flytbare skure vandtank

(11) 8 værktøjer bande type værktøj

(13) et sæt værktøjskasser

(14) pude

(15) hydraulisk system

CNC drejebænk af bandetype bruger lineære styreskinner, vibrerende spindler og skrå drejebænke. Den er designet til høj præcision, høj stivhed, let at skære, produktkrav til side- (eller endeflade) præcisionsindeksering, drejning, fræsning, kraftboring, gongonger og andre forarbejdningsteknologier. Den er designet til bearbejdning af relativt korte aksler og emner af skivetypen, der færdiggøres på én gang.

Ti fordele og fordele ved CNC-værktøjsmaskiner:

1. Forlæng værktøjets levetid ved at afkøle skæret.

2. Reducer friktionen mellem værktøjet og spånen ved at tilføre smøremiddel mellem spånen og værktøjet.

3. Giv en bedre finish på emnet.

4. Reducer kraften på værktøjet, og spar derved strømforbruget.

5. Afkøl emnet for at bevare dets dimensionelle nøjagtighed ved at reducere eller eliminere deformation forårsaget af varme.

6. Reducer tendensen til at danne "kumulative fordele".

7. Slip af med chipsene.

8. Smør værktøjets styredel, såsom boret eller styret i bøsningen.

9. Undgå korrosion af nybearbejdede overflader.

10. Smør maskinens bevægelse.
